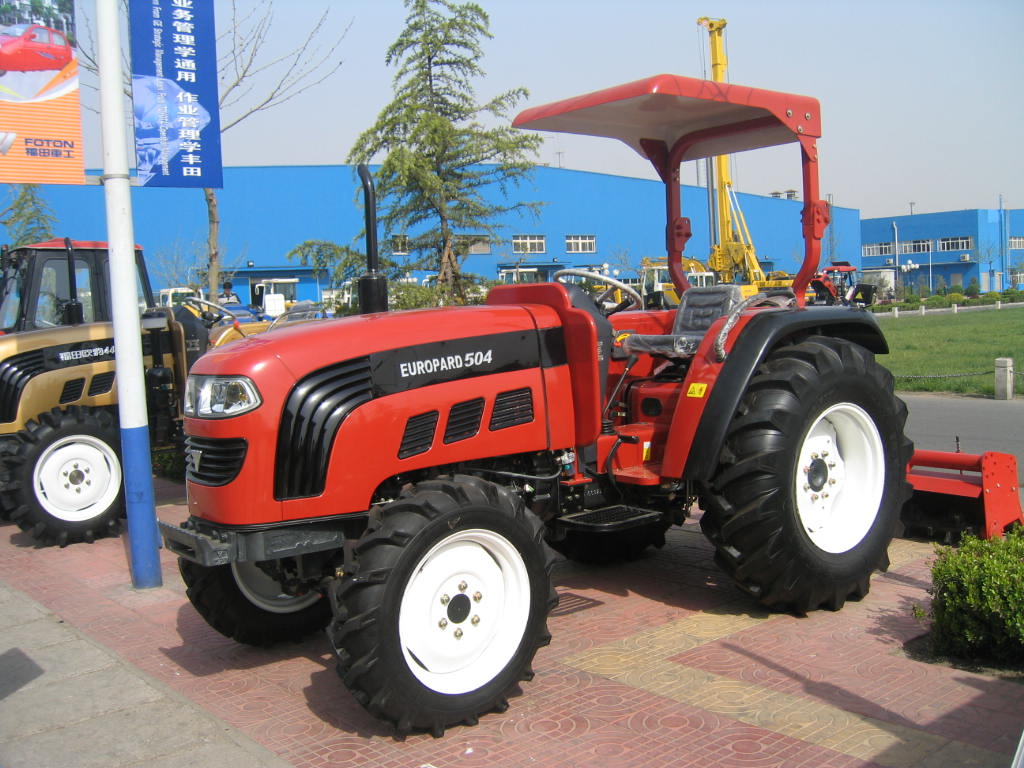

Malotraktor FT 504

FT 504
FT 504
FT 504
FT 504
FT 504
FT 504
FT 504

Technické parametre

FOTON TB 504
Typ motora
Diesel XINCHANG498/QUANCHAI498 EURO III
Hodinový výkon(kw)/menovité
50k (36,8kW)
otáčky r.p.m (otáčky za minútu)
Výkon motora pri 12 hodinovej
prevádzke (kw):
Menovité otáčky
2400 r/min
Počet valcov
4
Vŕtanie/zdvih (mm):
98x105
Objem valcov (l):
3,17
Chladenie motora
chladený vodou
Spojka
dvojstupňová
Prevodovka
8F+8R
Priemerná rýchlosť (km/h):
8F+8R
2.65—34.78/2.33—30.49
Pohon
4 x 4
Uzávierka
zadného diferenciálu
Zadný vývodový hriadeľ
540 a 1000 otáčok/min
Vývodový hriadeľ (mm):
φ35×6/φ38×8
Riadenie
hydraulické
Štartovanie
elektrické
Záves
trojbodový cat.II
Max. zdvíhacia sila (KN)
9,1
Rozmery D x Š x V (mm)
3980x1750x2130
Rozchod kolies vpredu (mm)
1250
vzadu (mm)
1200-1500
Svetlá výška (mm)
344
Rázvor (mm):
1 990
Pneumatiky
Predné kolesá:
8,3-20
Zadné kolesá:
12,4-28

Pohotovostná hmotnosť (kg)
1970
Ochranný rám
má
Hydraulické vývody
2 páry
Tlak v hydraulickom systéme
18
(Mpa):
Palivová nádrž(l):
38
Olej do motora(l):
7
Prevodovka prednej nápravy(l):

Prevodovka(l):
20
Prevodovka riadenia(l):
0,8
Chladiaci systém(l):
12
Polomer otáčania(m):
3.8±0.3
