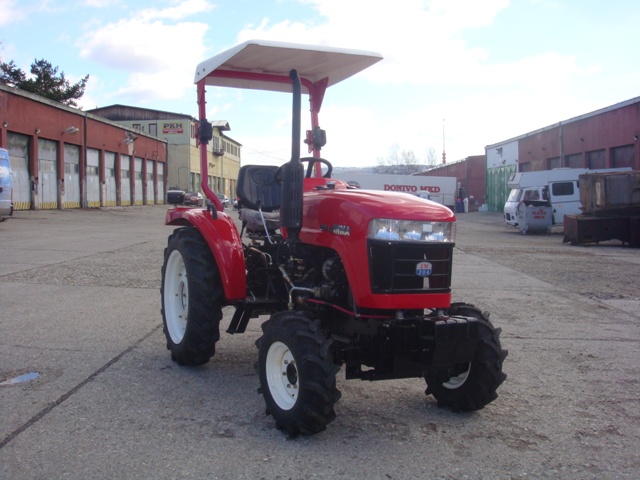

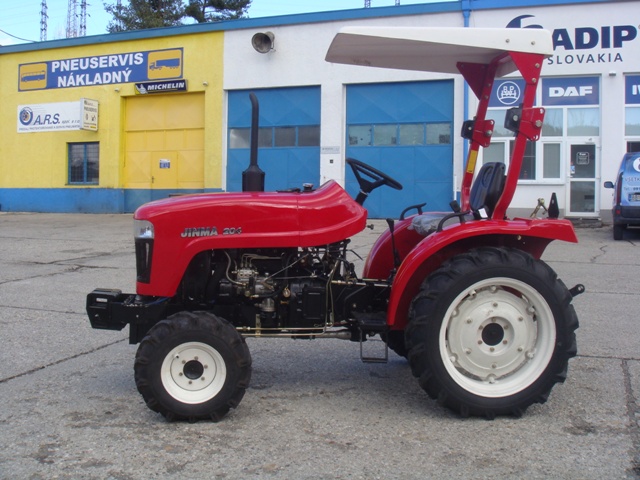

JINMA-204 A
Typ motora
Hodinový výkon(kw)/menovité 20k (14,72kW)
otáčky r.p.m (otáčky za minútu)
Výkon motora pri 12 hodinovej
prevádzke (kw):
Menovité otáčky 2300
Počet valcov trojvalec
Vŕtanie/zdvih (mm):  80/90
Objem valcov (l):  1,357
Kompresor: 22
Spotreba paliva (g/kwh):  max 274,7
Spotreba oleja (g/kwh):  max 2,72
Chladenie motora chladený vodou
Preplňovanie nemá
Spojka dvojstupňová
Počet prevod. stup. vpred 2 x 6
vzad 2 x 2
Priemerná rýchlosť dopredu(km/h):
1. stupeň:  1,62 ( 0,30 )
2. stupeň:  3,21 ( 0,60 )
3. stupeň:  5,35 (1,00 )
4. stupeň:  7,51 ( 1,40 )
5. stupeň:  14,83 ( 2,77 )
6. stupeň:  24,75 ( 4,62 )
Rýchlosť dozadu:
1. stupeň:  1,29 ( 0, 24 )
2. stupeň:  5,96 ( 1,11 )
Pohon 4 x 4
Uzávierka zadného diferenciálu
Zadný vývodový hriadeľ 540 a 1000 otáčok/min
Vývodový hriadeľ (mm): 6-35 x 28,91 x 8,69
Riadenie hydraulické
Štartovanie elektrické

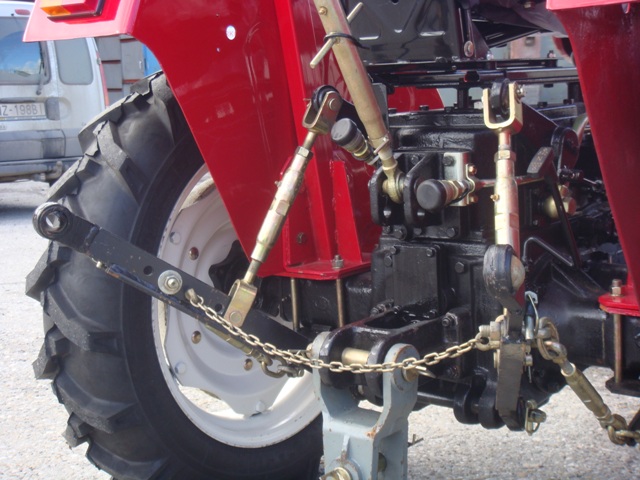

Záves trojbodový
Max. zdvíhacia sila (N) 3600
Rozmery D x Š x V (mm) 2675 x 1235 x 1300
Rozchod kolies vpredu (mm) 950
vzadu (mm) 920 -1380
Svetlá výška (mm) 275
Rázvor (mm):  1 510
Pneumatiky
Predné kolesá:  6,0 - 12
Zadné kolesá:  8,3 - 24
Predné kolesá:  180 - 200
Zadné kolesá mimo spevnenej vozovky:  100 - 120
Zadné kolesá na spevnenej vozovke: 120 - 140
Pohotovostná hmotnosť (kg) 1100
Ťažná sila (N) 4800
Ochranný rám má
Hydraulické vývody 2
Tlak v hydraulickom systéme 12,5
(Mpa):
Palivová nádrž:  18
Olej do motora:  3,5
Prevodovka prednej nápravy:  4,5
Prevodovka:  14
Zdvihák: 9
Prevodovka riadenia:  0,4
Chladiaci systém:  10
Elektrický systém:  12 V
Batéria: 6-QA-8, 80 A.H
Žhaviče: 10-12-73,12V
Generátor: 2JF 200, 200W,14V
Štartér: DQ100C3, 2.2 kW, 12V
Polomer otáčania: 2,5 m +- 0,2 m
